背襯軸承
多棍冷軋機根據制造商和型號不同有各種不同的命名方式:
12和20錕軋機
Z-High?
s-High。
多錕冷軋機廣泛用于鋼和有色金屬高精度帶材的軋制
根據設計形式不同,背襯軸承可以承受高的徑向載荷
帶材軋制的質量,不僅取決于整個支撐軸系的彎曲剛度,更取決于每個背襯軸承的截面高度公差
背襯軸承
按照嚴格的公差要求制造
優于P4的運行精度
分成3到7個公差組別，每個組別公差范圍3 um到5 um
用于承受高載荷
可承受較高的軋制速度
有三種不同的設計類型。
這些特殊性能有效的保證了軋制產品的表面質量和平面度
背襯軸承

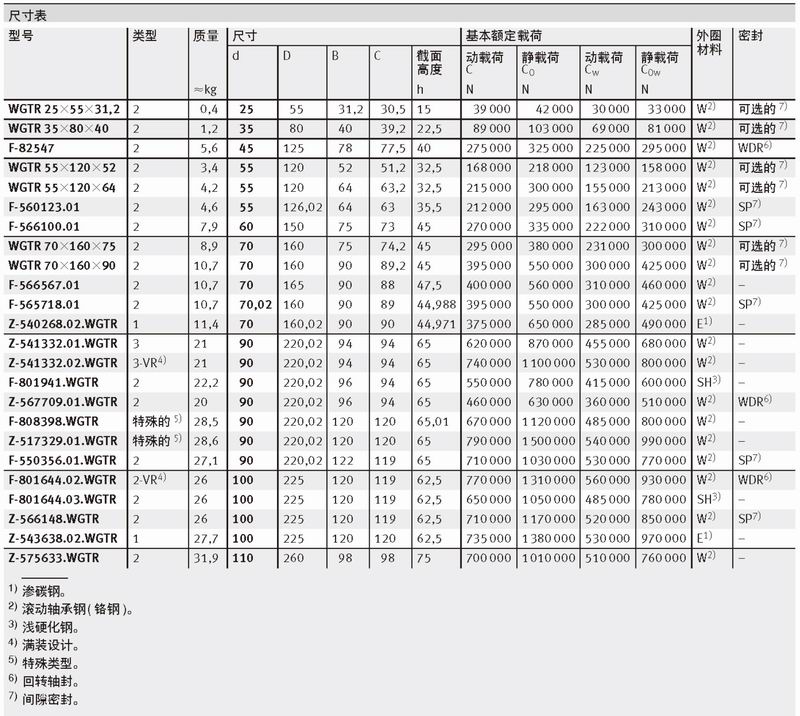

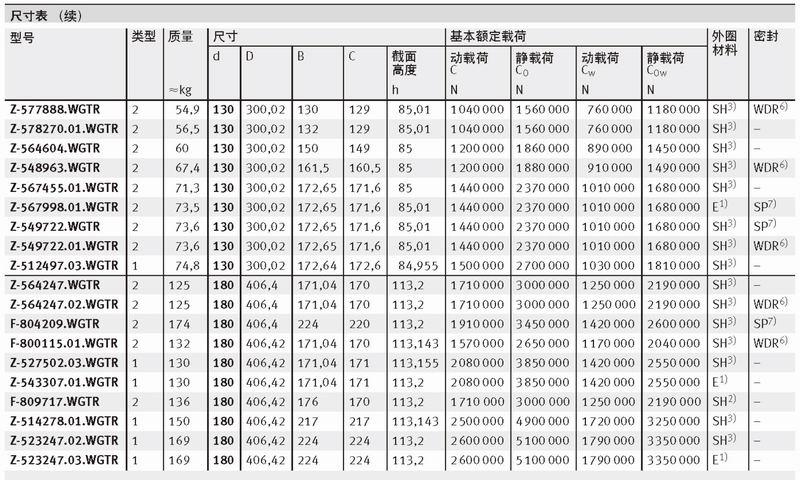

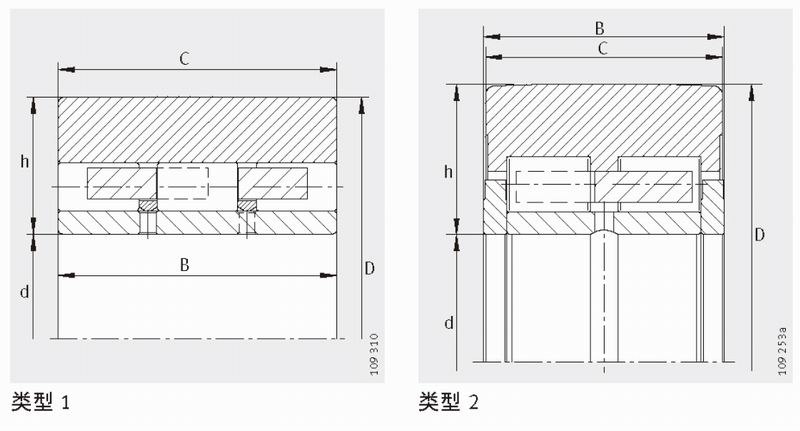

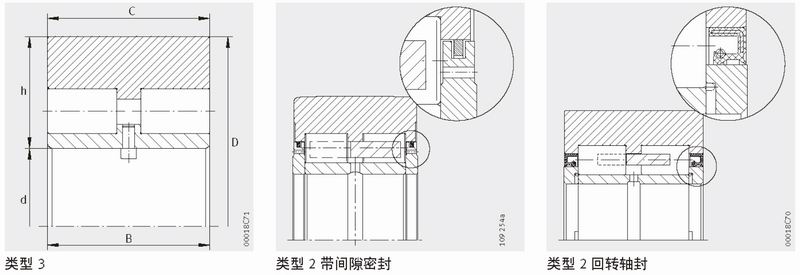

類型
類型1的特點―圖1
外圈不帶擋邊,第 一和第二列滾動體由雙列梳狀保持架引導,第三列滾動體由單列的梳狀保持架引導
滾動體由位于內圈上的活動擋邊進行軸向引導
此種背襯軸承不帶密封。非密封軸承可適用軋制乳化液潤滑;乳化液可以從軸承中均勻的無障礙流進和流出

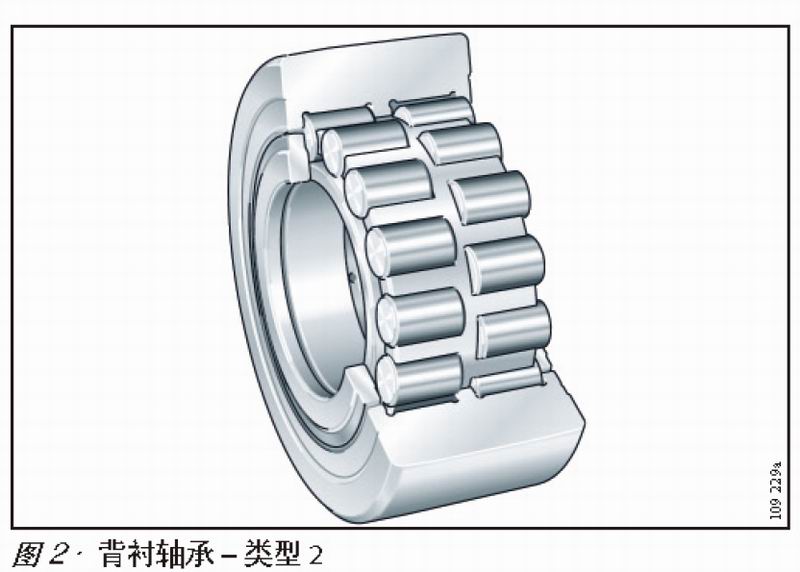

類型2的特點–圖2
這些雙列背襯軸承外圈有三個擋邊。滾動體由雙列梳妝黃銅保持架引導
此類型軸承可適用于各種潤滑方式(見第7頁描述)
類型3的特點–圖3
雙列滿裝背襯軸承內圈和外圈都有中擋邊.
此種背襯軸承不帶密封，可適用軋制乳化液潤滑
。設計原則
20錕軋機的力的傳遞取決于工作錕、中間錕和支撐錕的角度與直徑比率
。近似于如下的描述:
A、D
、E和H軸受60%的軋制力B
、C、F和G軸受40%的軋制力。

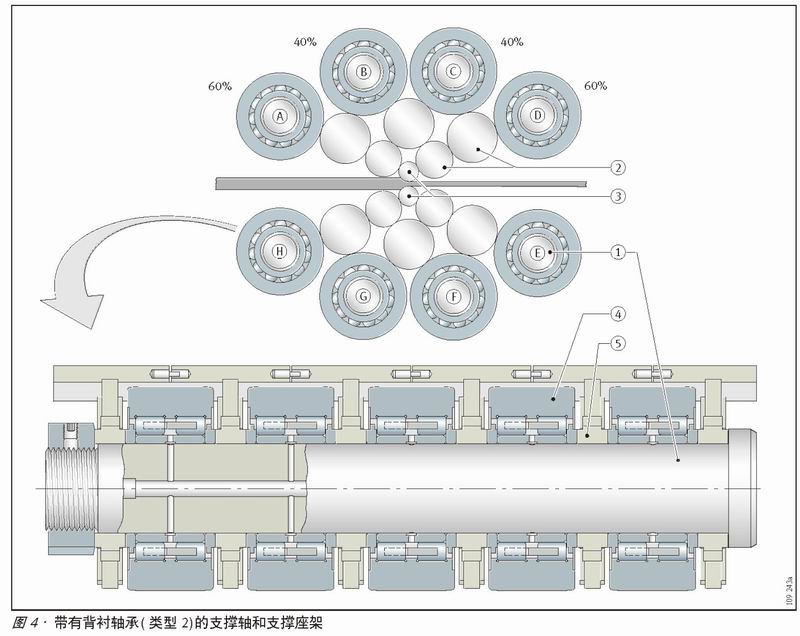

圖標符號圖4:
1.支撐軸
2.中間錕
3.工作錕
4.背襯軸承–類型2
5.支撐座架
新型軋機背襯軸承的設計
軋機背襯軸承是精密的機械部件
當對軋機背襯軸承提出新的要求時，對軸承布置的設計因此也需要比較詳細的技術參數

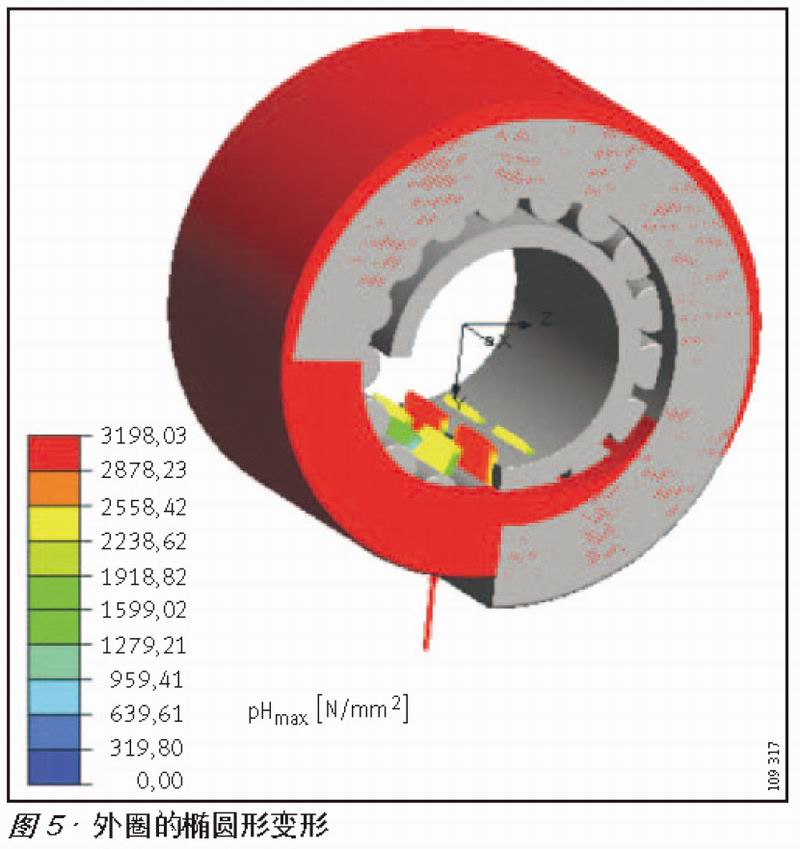

軸承外圈的變形–圖5
外圈的彈性變形可以通過BEARINX?計算
外圈的徑向位移
切向應力(內部)
切向應力(外部)
滾動軸承內部的載荷狀況
每次承載時單個滾動體的應力分布。
由于橢圓形變形改變了軸承的載荷分布

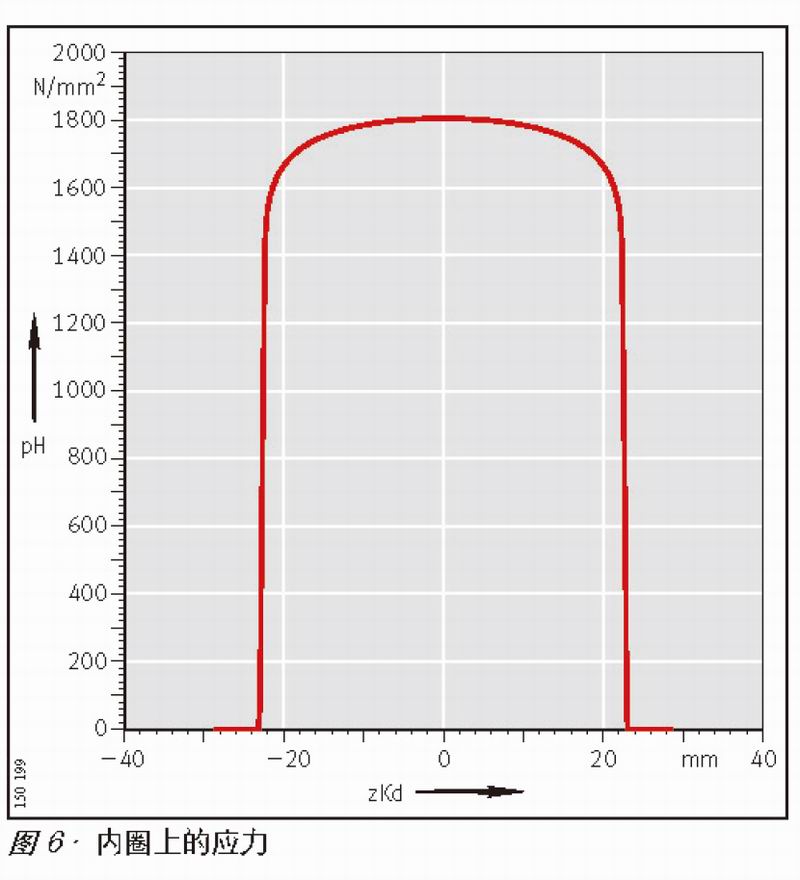

接觸應力一圖6
圖6顯示了一個滾動體在內圈上的接觸應力
，為優化滾動體的應力曲線提供了可能。圖標符號圖6:
zKd=接觸輪廓線(大于滾動體的長度)
pH=接觸應力
安裝和拆卸
背襯軸承內圈承受點載荷,在軸上安裝時
，采用松配合。注意!
一些背襯軸承沒有自保持能力
。為了防止?jié)L動體掉落，調整時不能將內圈推出。在安裝和拆卸過程中．軸承組件不可拆分或互換。
截面高度分組
減小軋材的公差需要高的軸承精度

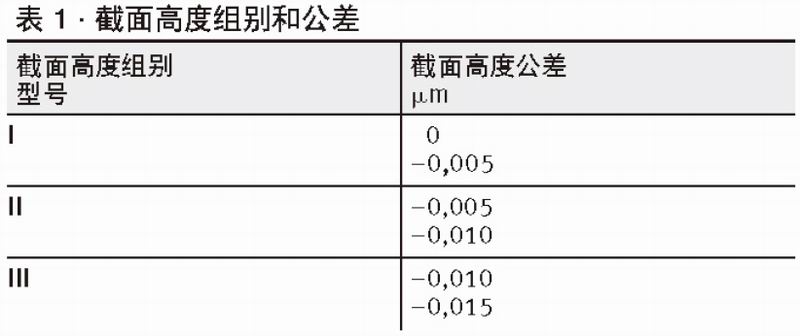

，特別是對外圈的跳動和軸承的截面高度公差要求。這靠高要求的制造公差和各部件的公差組別分類來達到。背襯軸承被分成3到7個截面高度公差組別-Ⅰ到VIl-每個為3 um或5 um公差（表1)

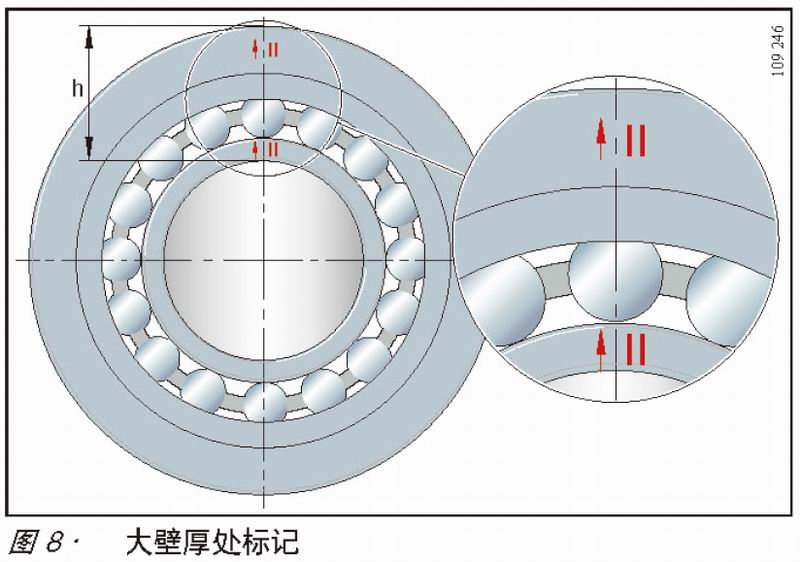

每一個背襯軸承都有截面高度公差組別名稱標示(圖7),標記位于內外圈較大壁厚處(圖8)。為了減小內圈壁厚波動,在一個支撐軸上的所有軸承內圈標記必須在同樣的位置
。注意!
安裝在同一支撐軸上的所有背襯軸承必須是同一公差組別,見圖7.

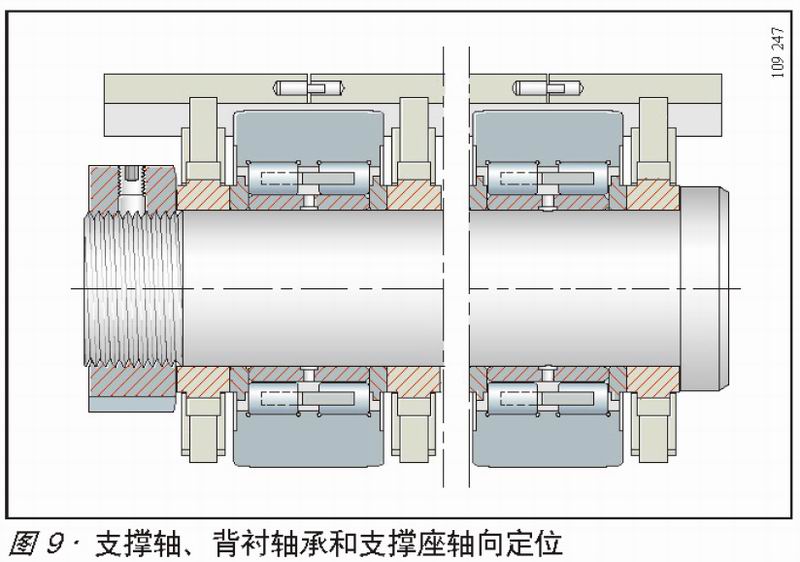

軸向定位–圖9
一旦背襯軸承和支撐座被安裝,所有支撐座、背襯軸承和支撐軸必須被軸向定位
。潤滑
潤滑是一個設計要素
。軋機背襯軸承設計時就應確定潤滑劑和潤滑方法。背襯軸承設計為潤滑劑在滾動體上均布
，這種情況下，采用軋制乳化液潤滑時，乳化液可以無障礙的從兩側流通。注意!
潤滑方法
軋制乳化液潤滑–圖10
采用軋制乳化液潤滑是較經濟的,這一方法已在大量的軋機上使用
。由于軋制乳化液的粘度較低。需要較大流量潤滑油流過軸承。通過背襯軸承的高流速潤滑劑防止了外部物質進入軸承。無密封的背襯軸承是適于軋制乳化液潤滑的
。

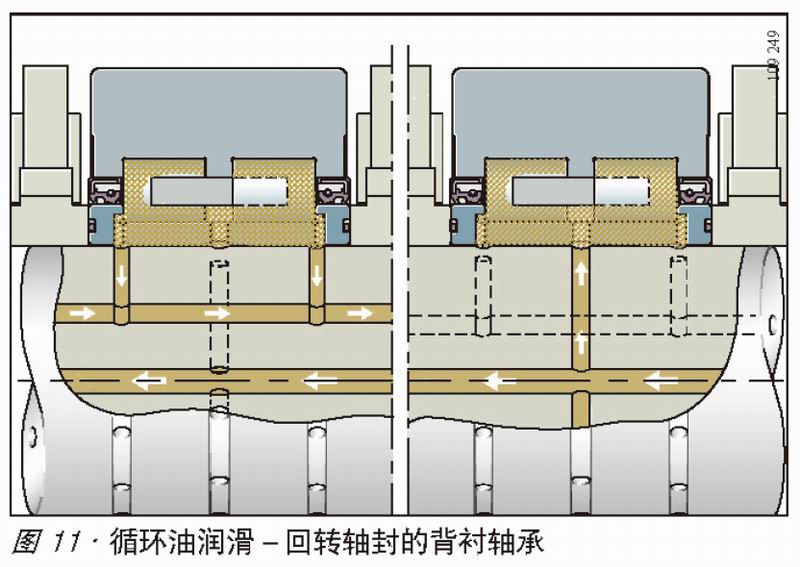

循環油潤滑―圖11
潤滑油流過背襯軸承回到它自己的循環系統里。
因此高粘度的油被使用
。這種變化可以給背襯軸承壽命帶來很大提高。必須注意進油孔和出油孔測量的設計.帶有唇密封的軸承是適于循環油潤滑的
。

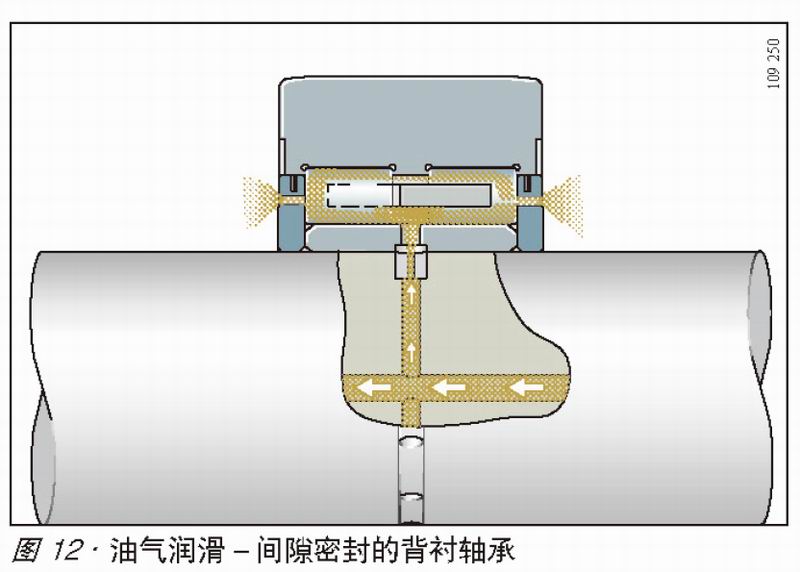

油氣潤滑–圖12
利用清潔干燥的壓縮空氣將潤滑油吹入軸承。由于間隙密封,在背襯軸承內產生輕微的壓力防止了外界物質的入侵
。油顆粒粘結于軸承內部表面,僅少量的油由排氣孔逃出
。粘度不小于v=220 mm2/s潤滑劑設計供應措施需和潤滑設備制造商協商。帶有間隙密封的軸承是適于油氣潤滑的
。維護
背襯軸承在運行一定時間之后必須檢查。需將軸承從軸上拆下
，檢查損壞污染狀況。機架中的背襯軸承受不同的載荷
。背襯軸承承受較高載荷的支撐混上的軸承根據軋制材料所要求的質量,背襯軸承必須在限定的時間周期內檢查
由于外圈特殊的熱處理
磨削心軸
類型2的重新研磨

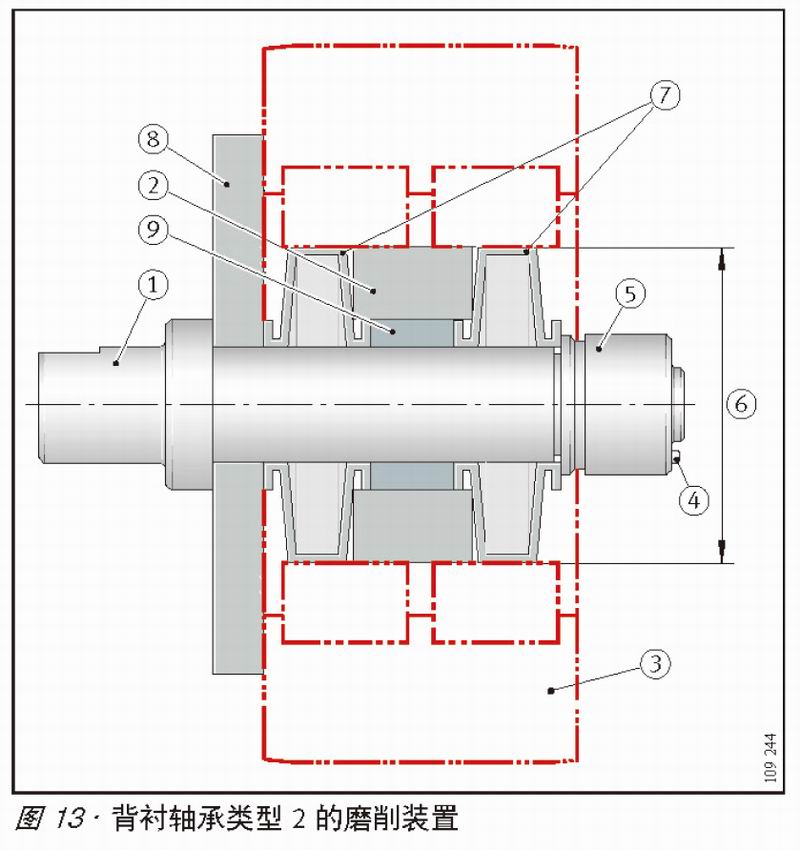

，可使用特殊的磨削心軸(圖13）.心軸可協商供貨。磨削心軸通過滾動體和外圈滾道對中背襯軸承。軋機上承受同樣載荷運轉功能的支撐輯軸承采用相同的磨削工藝。
為了減小心軸的徑向跳動,支撐棍軸承開始重磨前,磨削心軸的彈性卡環必須精磨
圖標符號圖13:
1.磨削心軸
2.塑料隔環
3.背襯軸承
4.扳手螺栓
5.鎖緊螺母
6.背襯軸承包絡線
7.彈性卡環
8.支撐墊圈
9.隔環
